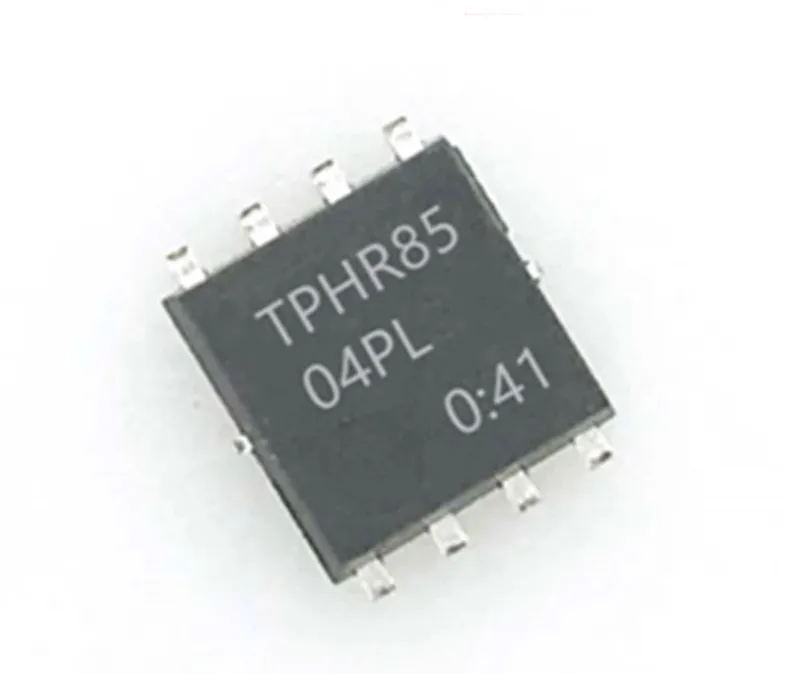

ماسفت TPHR8504PLشناسه کالا: 3053

توضیحات

ترانزیستور TPHR8504PL یک ترانزیستور ماسفت نوع N-channel با توان 170 وات و ولتاژ 40 ولت و جریان 150 آمپر می باشد. مشخصات عمومی نوع نصب : SMD Package : SOP-8 دمای کاری(سانتیگراد) : 175 مشخصات تغذیه حداکثر جریان - تغذیه (میلی آمپر) : 150 حداقل ولتاژ تغذیه تکی (ولت) : 40 مشخصات اصلی ترانزیستور نوع ترانزیستور : N-Channel حداکثر Vds (ولت) : 40 حداکثر Id (آمپر) : 150 حداکثر توان مصرفی ( وات ) : 170 حداکثر (Vgs(th به ( ولت ) : 2.4 rdsON به (اهم) : 0.001 حداکثر (td(ON به ( نانو ثانیه ) : 26 حداکثر (td(OFF به ( نانو ثانیه ) : 63 حداکثر زمان خیز Tr به ( نانو ثانیه ) : 13 حداکثر زمان فرود Tf به ( نانو ثانیه ) : 14 ظرفیت خازنی ورودی Ciss به ( پیکو فاراد ) : 9600 ظرفیت خازنی خروجی Coss به ( پیکو فاراد ) : 1930 ظرفیت خازنی انتقال معکوس Crss به ( پیکو فاراد ) : 58 سایر مشخصات محصول حداقل (Vgs(th به ( ولت ) : 1.4 Fall Time حداکثر زمان فرود خروجی (ns) : 14 حداکثر مقاومت درین به سورس در حالت روشن (rDS(ON به ( اهم ) : 0.0014 Rise Time (ns) :13

MOSFETs Silicon N-channel MOS TPHR8504PL 1. Applications • High-Efficiency DC-DC Converters • Switching Voltage Regulators • Motor Drivers 2. Features (1) High-speed switching (2) Small gate charge: QSW = 23 nC (typ.) (3) Small output charge: Qoss = 85.4 nC (typ.) (4) Low drain-source on-resistance: RDS(ON) = 0.7 m (5) Low leakage current: IDSS = 10 µA (max) (VDS = 40 V) (6) Enhancement mode: Vth = 1.4 to 2.4 V (VDS = 10 V, I D = 1.0 mA)
